【前言】

近年來，在國家的大力支持下，“中國制造2025”戰略實施頗見成效，我國智能制造快速發展，機械制造利用自動化技術對設備進行改造，實現設備可自行持續性的自動生產、加工、優化等過程，各行各業數字化轉型成果喜人。

經過自動化技術的賦能，傳統工業在高質、高量、工作效率提升等方面迎來了質的飛躍。本文以2D相機、3D檢測輪廓儀在工業檢測中的兩個實際案例為切入點，詳細介紹實點科技遠程I/O提供的優質解決方案，也彰顯了實點科技在智能制造大旗下的弄潮風采。

《2D相機》篇

【全篇關鍵詞提示】

實點科技EtherCAT協議一體式I/O模塊EC4-1616A

歐姆龍NX1P2、?？?D相機、伺服

《3D檢測輪廓儀》篇

【全篇關鍵詞提示】

實點科技EtherCAT協議插片式I/O模塊XB6-EC2002ST、XB6-3200A、XB6-0032A

基恩士KV-8000PLC 、基恩士3D輪廓儀、伺服

一、《2D相機》篇

1、歐姆龍NX1P2 PLC控制的精密檢測設備圖

精密小件檢測儀設備采用?？低暪I(yè)2D相機，針對產品的不同視野、不同大小，通過伺服帶動相機進行上下定位，能夠匹配不同產品的檢測。

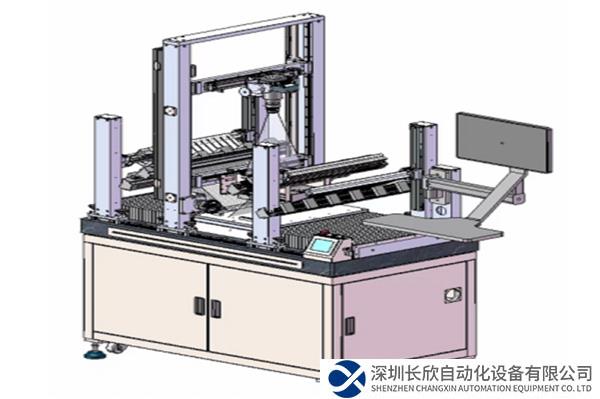

▲精密件檢測設備圖

2、控制原理描述及系統框圖

檢測設備采用歐姆龍NX1P2 PLC作為EtherCAT主站，控制伺服實現?？?D相機上下移動；而外圍的開關量信號，如產品的檢測光電信號、伺服的上下限位和原點信號、外圍的按鈕和指示燈信號等，則是通過2個實點科技EC4-1616A遠程I/O模塊進行采集。

通過歐姆龍的Fins協議與?？档?D相機進行通信，觸發相機執行拍照動作，生成的圖像再經過相機的算法處理，把最終的OK和NG信號告訴PLC，如果PLC收到NG信號，就通過實點科技EC4-1616遠程I/O?？斓妮敵鲂盘?hào)驅動報警燈進行報警提示。

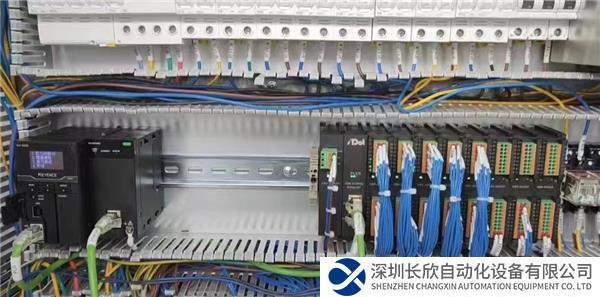

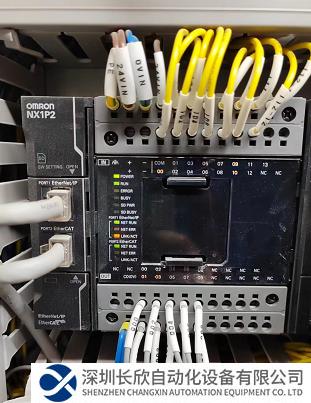

▲PLC和遠程EC4-1616A

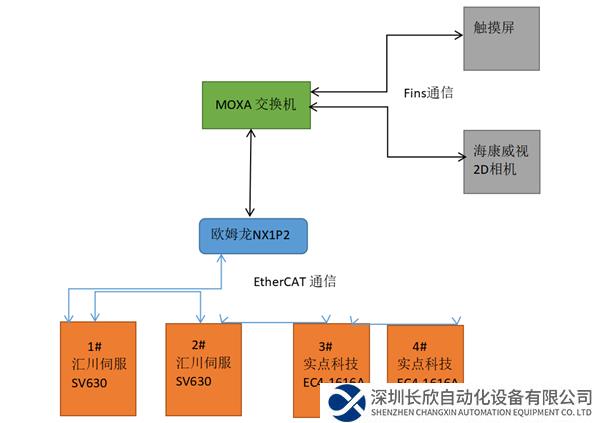

▲電氣控制系統框圖

二 、《3D輪廓儀》篇：

1、基恩士KV-8000PLC控制3D輪廓儀設備圖

檢測設備通過KUKA機械手從上料物流抓取料，然后放到選擇臺上檢測，檢測完后再由機器人抓取移動到旋轉變位器上進行檢測，最后再由機器人把料抓取放到下料物流上。

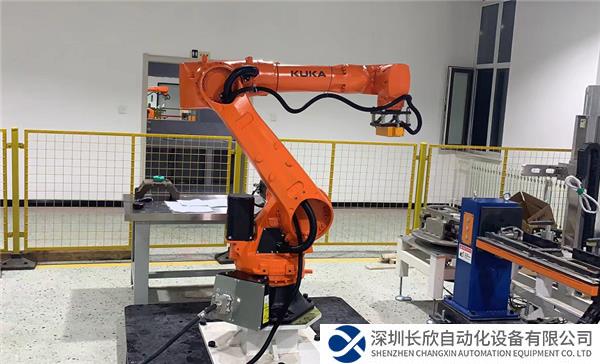

▲KUKA機器人自動上下料

2、控制原理描述

檢測設備采用基恩士KV-8000 PLC作為EtherCAT主站，控制伺服實現對基恩士3D輪廓儀的前后和上下移動。而外圍的開關量信號，如產品的檢測光電信號、伺服的上下限位和原點信號、外圍的按鈕和指示燈等信號，則是通過實點科技EtherCAT協議插片式I/O模塊XB6-EC2002ST 、XB6-3200A、XB6-0032A進行采集。

PLC通過EtherNet/IP協議與KUKA機器人進行通信，實現機器人的抓料請求和放料請求信號交互。基恩士3D輪廓儀通過TCP/IP協議與工控機進行通信，PLC也是通過該協議與上位機通信，上位機收到PLC發出的掃描信號后，通過指令控制來驅動3D輪廓儀掃描，然后3D輪廓儀掃描的數據實時反饋到工控機，接著進行圖像的數據處理，得到實際產品的測量數據后生成點云圖。

▲插片式XB6-EC2002ST

3、基恩士KV STUDIO編程軟件組態及系統框圖

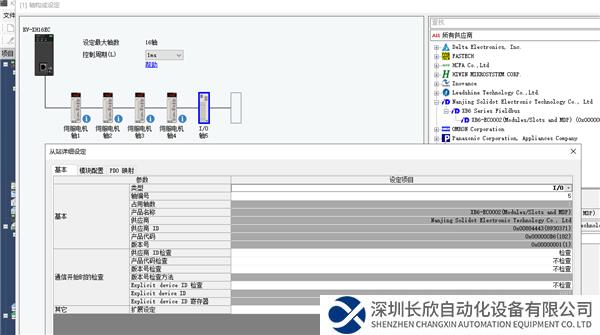

▲基恩士KV STUDIO編程軟件對XB6-EC0002配置

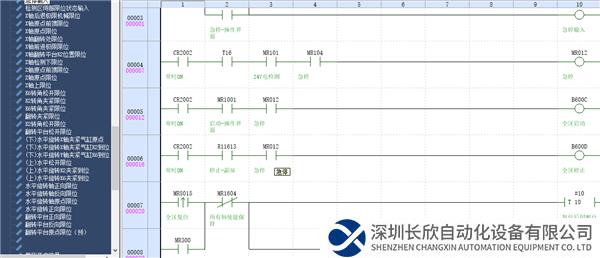

▲XB6-3200A輸入采集和XB6-0032A輸出信號編程

系統中基恩士KV-8000 PLC本體自帶一個集TCP/IP 、EtherNet/IP協議一體的網絡接口， EtherCAT協議運動控制及遠程I/O則是通過KV-XH16EC模塊實現的。

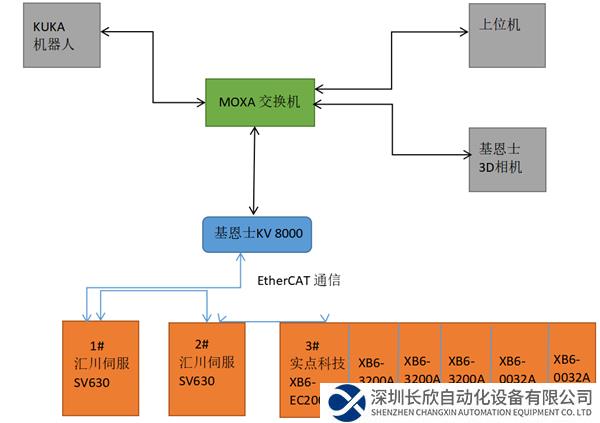

▲系統框圖

【總結】

實點科技一體式I/O模塊EC4-1616A和插片式I/O模塊XB6-EC2002ST、XB6-3200A、XB6-0032A均在以上兩個案例中有不俗表現，它們也是EC4系列和XB6系列具有代表性的產品，廣泛被應用于各行各業。

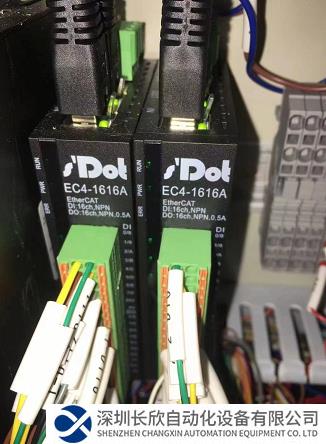

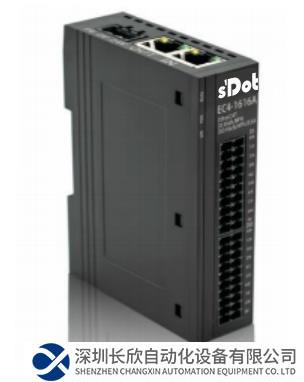

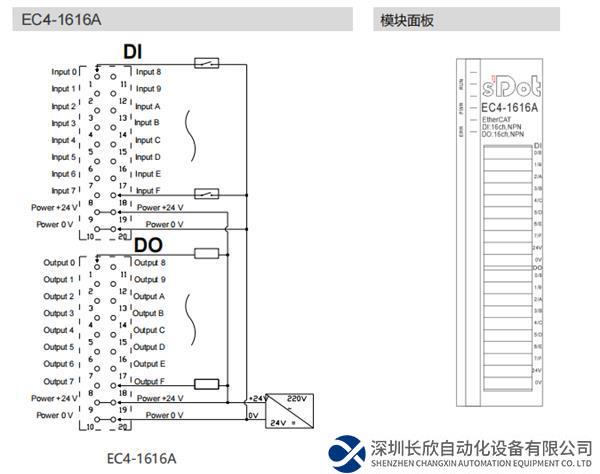

▲一體式EC4-1616A

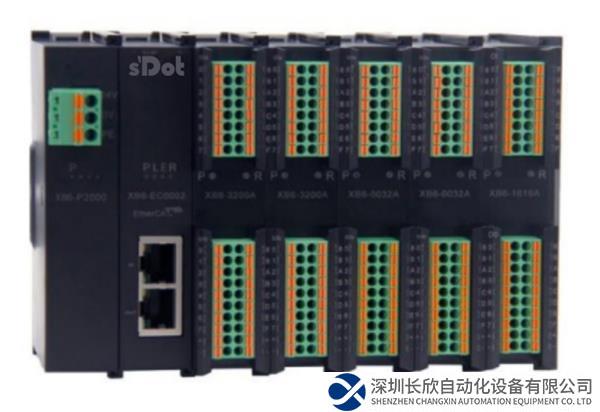

▲插片式XB6-EC2002ST

實點科技EC4系列一體式I/O模塊，基于EtherCAT工業以太網總線，產品結構緊湊，占用空間小，僅102mm×72mm×25mm，是配置上的靈活王者；XB6系列插片式 I/O 模塊，耦合器和I/O 模塊組合的設計結構科學實用，通訊背板采用X-bus總線，掃描周期最大1ms，是兼具延展性和傳輸速率的多面手。

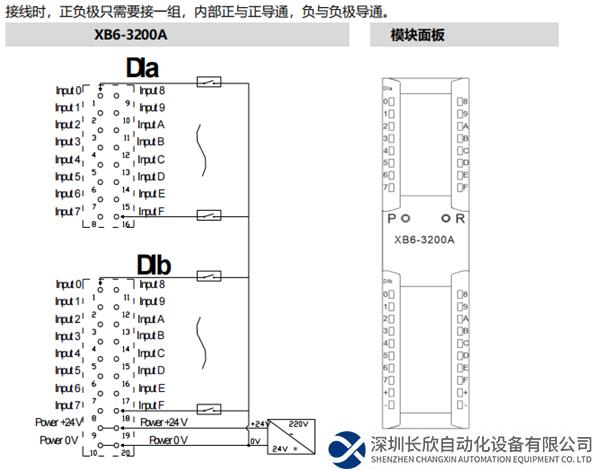

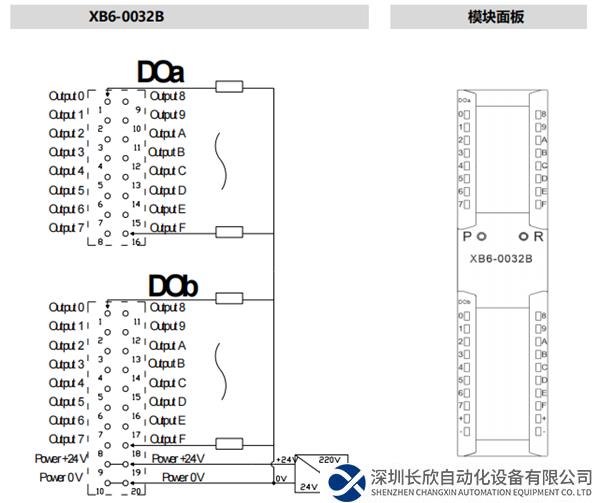

▲XB6-3200A 與XB6-0032A接線圖

【總結】

無論是一體式還是插片式，實點科技的I/O模塊均有實時性高、模塊種類豐富、易組態易診斷等突出優勢，為客戶高速數據采集、優化系統配置、簡化現場配線、提高系統可靠性等提供了廣泛選擇和堅實保障，續寫了各行各業內一個又一個“專業創造價值”的口碑案例。
