【前言】

光伏產業是國家鼓勵發展的新能源行業，同時也是國家重點支持的戰略性新興產業的組成部分。針對光伏行業，國家出臺了多項針對行業的支持政策，鼓勵發展光伏行業的同時建立健全了行業規范，為光伏產業發展?fàn)I造了良好的政策環境。

濕制程是太陽能電池片生產工序的開端，從上級廠家或者上級原材料工廠獲得的電池片原片將從這里開始它新的生涯，作為電池片生命生涯的開始，制絨等濕制程也是整個生產過程中最難控制的工序之一。制絨機的主要功能是去除機械損傷層，增加電池片表面面積，降低電池片表面反射率，清理表面油污及雜質。本案例將重點介紹實點科技XB6系列EtherCAT協議插片式I/O在光伏制絨上下料機設備上的應用。

【全篇關鍵詞提示】

實點科技插片式I/O模塊XB6-EC2002ST、XB6-3200A、XB6-0032A

匯川PLC、伺服

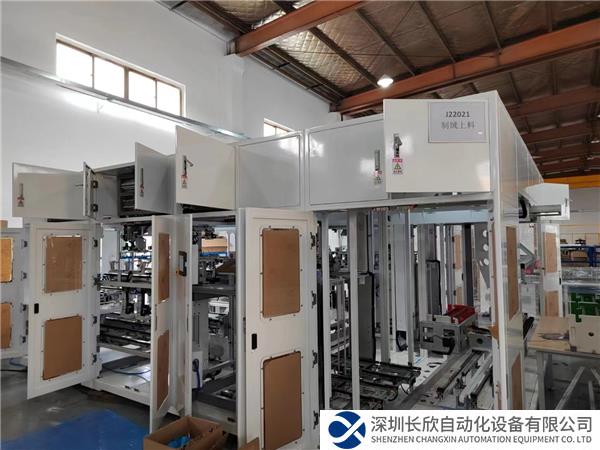

▲制絨上料機

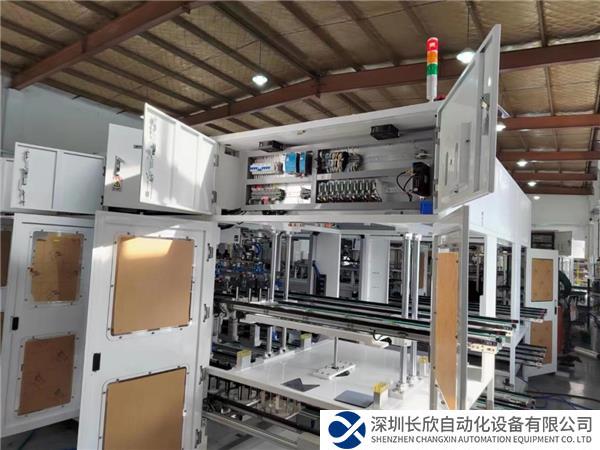

▲制絨下料機

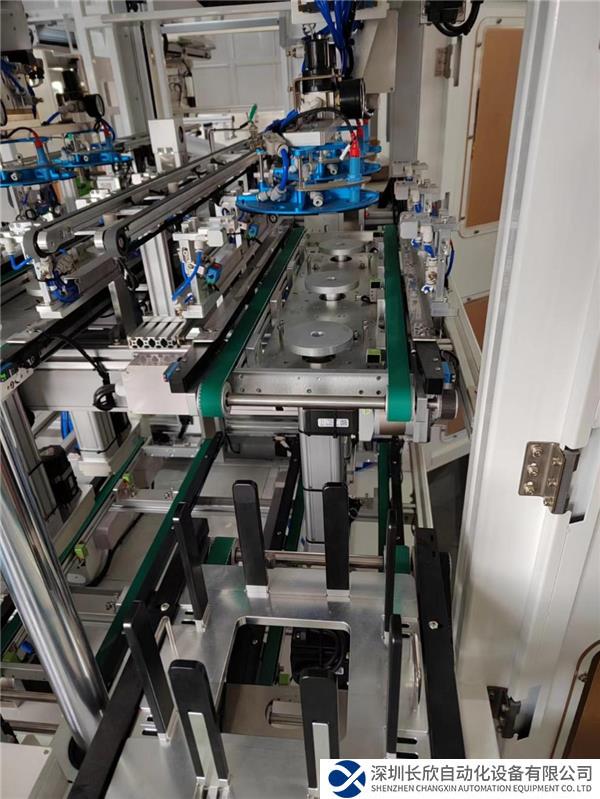

▲設備內部圖

一、光伏制絨上下料機設備工藝描述

人工在裝料區將原材料裝入指定位置，后由AGV小車自動取料運送到制絨上料機，上料機將物料輸送至制絨機進行去除機械損傷層等專業處理，作業完畢后物料通過制絨下料機下料，由AGV小車運料到相應位置。上下料機主體由傳送帶、吸盤、花籃等機構構成，有大量的氣缸、光電開關、接近開關等信號，特點是信號數量多、安裝位置分散，所以采用XB6系列插片式I/O模塊來處理解決。設備運轉過程中所有的傳感器檢測信號由XB6-3200A模塊進行采集，氣缸等執行器信號由XB6-0032A模塊控制，伺服電機控制傳送帶運轉送料。制絨上料機使用了5組XB6-EC系列模塊，制絨下料機使用了1組XB6-EC模塊。

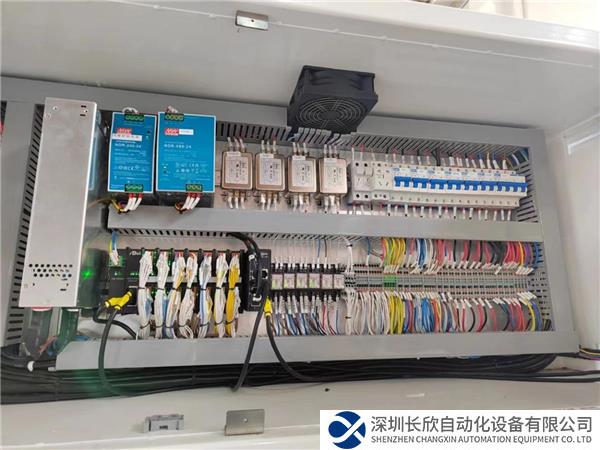

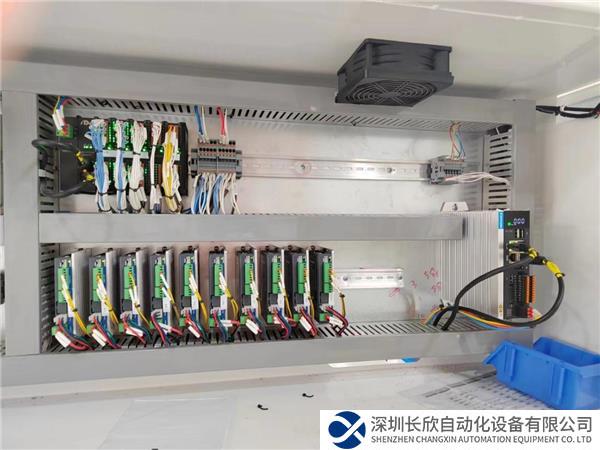

▲模塊柜內安裝圖

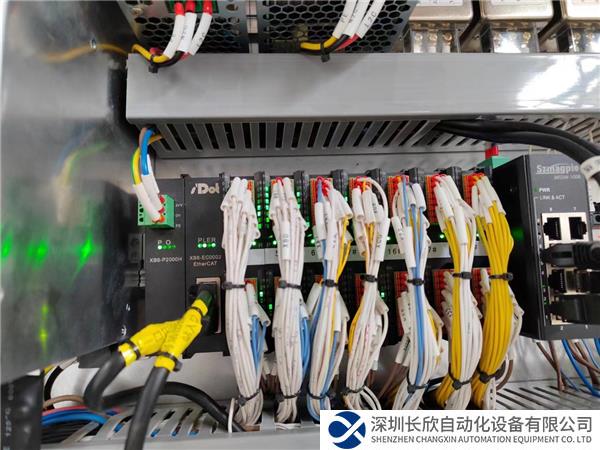

▲模塊柜內安裝圖

▲模塊柜內安裝圖

二、實點I/O模塊PLC程序配置圖

模塊接線圖

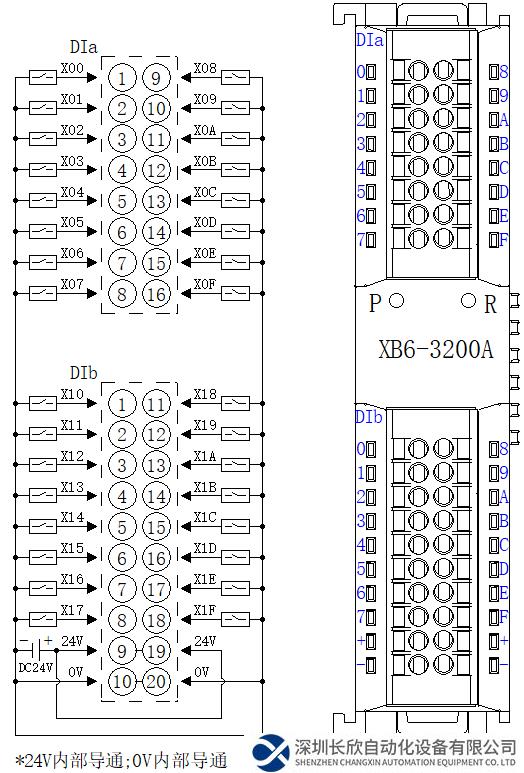

▲XB6-3200A接線圖

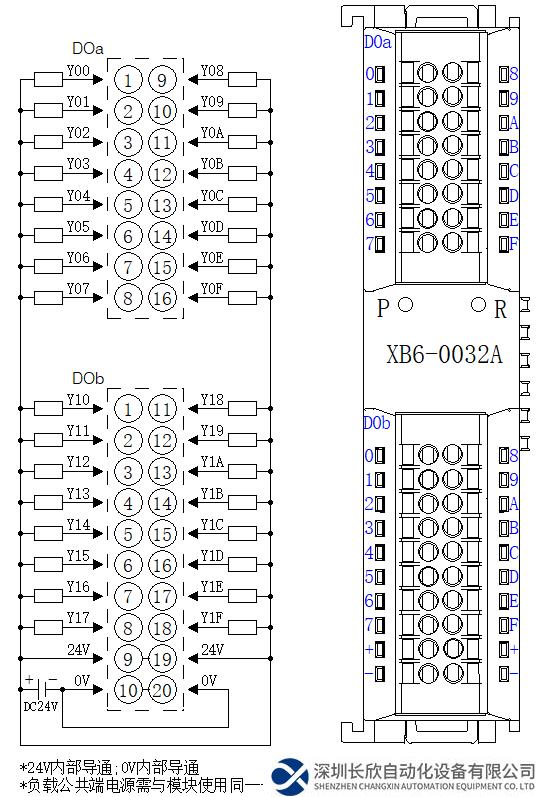

▲XB6-0032A接線圖

網絡拓?fù)鋱D

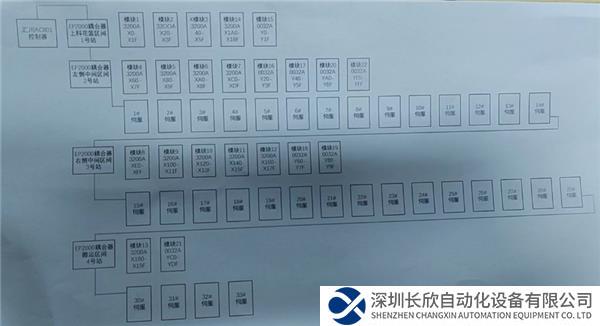

▲網絡拓?fù)鋱D

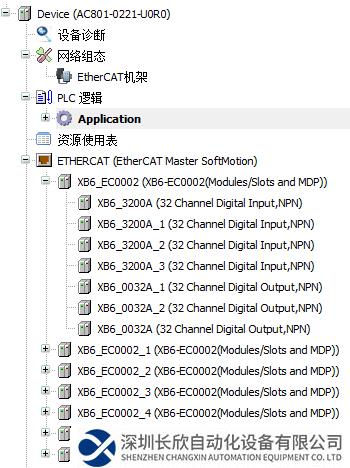

PLC軟件組態畫面

▲網絡拓?fù)鋱D
